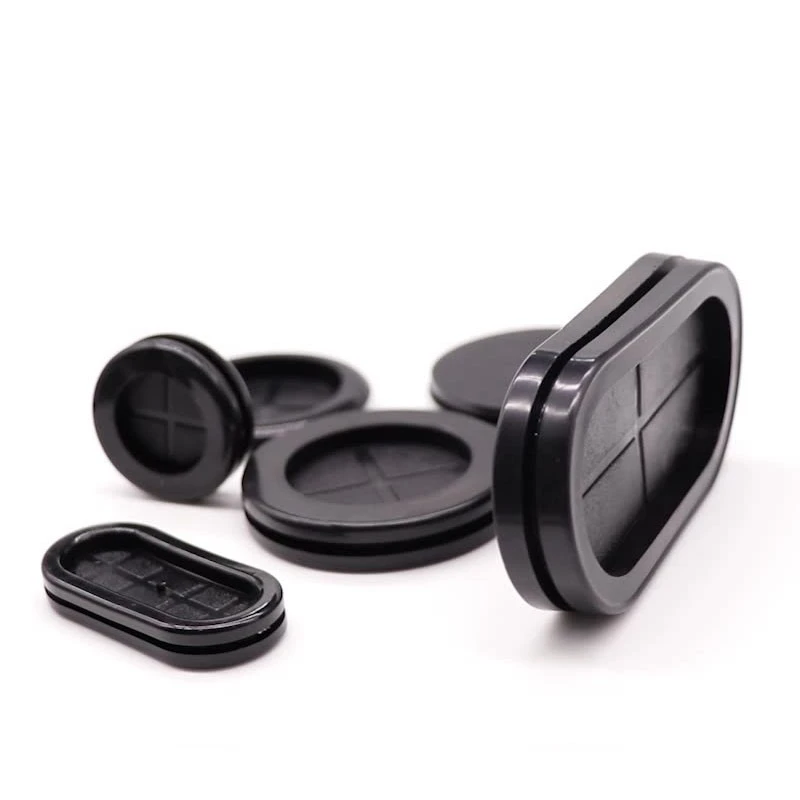

Täpsed ovaalsed kummist kaablirõngad – ruumi{0}}optimeeritud marsruutimine ja servakaitse
Kompaktsete tööstusdisainilahenduste, autode tulemüüride ja tiheda serveri korpuse puhul on ruum esmaklassiline vara. Kui insenerid peavad juhtima lamedaid lintkaableid, mitu paralleelset juhet või suured juhtmestikud läbi lehtmetallist paneeli, nõuab traditsiooniline ümar auk sageli liiga palju vertikaalset vaba ruumi.Ovaalsed kummist kaabli läbiviigud (piklikud/elliptilised läbiviigud)on selleks{0}}ehitatud lahendus. Läbipääsuprofiili pikendades suurendavad need spetsiaalsed tihendid traadi läbilaskevõimet horisontaalselt, säilitades samal ajal madala-profiili vertikaalse jalajälje, pakkudes samal ajal olulist kaitset teravate metallservade eest.
Xiamen Best Seal on juhtiv täppis{0}}valatud ovaalsete tihendite OEM-tootja, mida kasutatakse laialdaselt autotööstuses ja telekommunikatsioonisektoris. Meie piklikel tihenditel on täpselt konstrueeritud kinnitussooned, mis lukustuvad kindlalt stantsitud lehtmetalli külge, luues keeruliste traadikimpude ümber vibratsiooni-summutatud, pritsmekindla-tihendi. Töötades alates aUL sertifitseeritud rajatisja tootmise säilitamineKooskõlastatud IATF 16949 standarditega, pakume laia valikut olemasolevaid ovaalseid mõõtmeid ning kiireid kohandatud{0}}tööriistade võimalusi, mis vastavad teie täpsetele šassii väljalõike ja paneeli paksuse nõuetele.
Pikliku pitseri{0}}anatoomia
Piklik geomeetria keerukate juhtmestike jaoksOvaalne tihend peab taluma ebaühtlast{0}}pinget, säilitades samal ajal täiusliku tiheduse piki piklikku telge:
|
 |
Materjalitehnoloogia ja rakendusmaatriks
1. Materjali valik: teie OEM-keskkonna sobitamine
| Funktsioon | EPDM (standardne automaatne) | Silikoon (tehniline/esteetiline) | NBR (õli{0}}kindel) |
|---|---|---|---|
| Esmane kasutusjuht | Autouksed / pagasiruumid / väljas | Serverid/meditsiiniseadmed | Mootoriruumid / masinad |
| Ilmastikukindlus / UV / osoon | Suurepärane ✔ | Väga hea | Mõõdukas |
| Rebenemiskindlus (tõmbamine) | Kõrge ✔ | Mõõdukas | Kõrge |
| Töötemperatuuri vahemik | -40 kraadi kuni +120 kraadi | -60 kraadi kuni +250 kraadi ✔ | -20 kraadi kuni +100 kraadi |
2. Ovaalne kohandamine ja kasutuseelis
| Kohandamine | B2B tegevuse eelis |
|---|---|
| Eritellimusel L:W suhtarvud | Saame vormida mis tahes ovaalset proportsiooni -veidi piklikest kuni äärmuslike võidusõiduraja kujudeni-, mis vastavad teie stantsitud paneeliaugu täpsele geomeetriale. |
| Ovaalsed pimedad pistikud (tühjendavad) | Tugevad ovaalsed ilma keskmise auguta läbiviigud, mida kasutatakse auto šassii kasutamata piklike väljalõigete püsivaks või ajutiseks tihendamiseks. |
| Lõhiku/avatud seljaosa disain | Ovaalse rõnga-eelne lõikamine, nii et selle saab mähkida ümber lameda lintkaabli, mille mõlemasse otsa on juba laiad pistikud kinnitatud. |
| Asümmeetrilised sooned | Kohandatud soone laiused paneelidele, mille paksus on erinev või nõuab nurga all paigaldamist. |
★ Tööstuskvaliteedi ja kontrolli andmed ★
Ovaalsed tihendid puutuvad oma raadiuses kokku ainulaadse stressiga. Täppisvormimine on kohustuslik.
- ◌ Micron{0}}Level Oval Tools:Välgu eemaldamine piki sirgeid servi, et tagada paneeli veekindel tihend.
- ◌ 100% CCD automaatne kontroll:Soone sügavuse ja suurema/väikse telje mõõtmete optiline kontrollimine.
- ◌ Elastomeeri voolu optimeerimine:Täiustatud vormikujundus, et vältida nõrkade kohtade tekkimist ovaali tihedates kõverustes.
- ◌ PPAP 3. taseme valideerimine:Täismõõtmete ja materjalide jälgitavus, meie Tier-1 autoklientide standard.
Ülemaailmne tööstuse integratsioon
Ukse juhtmestik ja tulemüüri marsruutimine
Lame lintkaabel ja andmebussipääs-läbi
Kabiini seina juhtmestiku kaitse
Madal-profiilekraan ja seadme juhtmestik
Tööstusliku tarne suurendamine
★┊ Tehase võimsuse andmed
Hooldame spetsiaalseid tootmisliineSuure -mahuga ovaalsed tihendid, mis on võimeline rahuldama auto- ja tehnoloogiasektori tohutuid koostenõudmisi.
- ◌ Ulatuslik vormiraamatukogu:Sajad olemasolevad ovaalsed mõõtmed (nt 20x40mm, 30x60mm), mis on valmis koheseks tootmiseks ilma tööriistakuludeta.
- ◌ Suure-väljundi survevalu:Mitme{0}}õõnsusega seadistused, mis on loodud saagikuse maksimeerimiseks ja konkurentsivõimelise hinna säilitamiseks.
- ◌ Krüogeenne deflashing:Sujuvaks käsitsi paigaldamiseks veenduge, et iga ovaalne osa oleks täiesti sile.
Pakendamine ja saatmine
📦 Pakkimisvalikud
Ovaalsed tihendid on pakendatud selleks, et vältida nende pikliku kuju moonutusi transpordi ajal, tagades, et need klõpsavad ideaalselt teie paneelikomplektiga.
| Kategooria | Pakendi tüüp |
|---|---|
| Standardne pakend | Rasked -Väga koormatud polükotid (hulgipakendatud automaatsete või käsitsi montaažiliinide jaoks) |
| Tugevdatud põhikarbid (kolme{0}}sein ülemaailmse ekspordikaitse jaoks) | |
| Spetsiaalne pakend | Kohandatud komplekt (eelpakendatud sobivate ümmarguste tihenditega sõiduki täiskomplektide jaoks) |
| Kihiline aluse pakkimine (äärmiselt suurte ovaalsete osade jaoks, et vältida muljumist) | |
| Kohandamine saadaval:Mõõtmetega osade märgistus, kohandatud SKU vöötkoodid ja täielik ERP{0}}valmis dokumentatsioon. | |
🚚 Kohaletoimetamine ja logistika
| Üksus | Üksikasjad |
|---|---|
| Saatmisviisid | Merevedu (parim automaatse mahu jaoks), õhutransport, ekspress (DHL/FedEx) |
| Kaubandustingimused | EXW, FOB, CIF, DDP / DDU (tasutakse tollimaks otse teie tehasesse) |
| Saatesadam | Xiamen, Hiina |
Vastavus- ja kvaliteedisertifikaadid
🏆 Ülemaailmne tunnustus:ISO 9001:2015, REACH SVHC, RoHS 2.0, UL sertifitseeritud rajatis, IATF 16949 valmis.
Tööstuse tagasiside ja juhtumiuuringud
☆☆☆☆☆
"Me vajasime oma uue sõiduki ukserakmete jaoks väga spetsiifilist 60x20 mm EPDM ovaalset tihendit. Best Seal ei olnud mitte ainult täpsete vormimõõtmetega valmis, vaid tarnis kohe ka PPAP 3. taseme dokumentatsiooni."
-- Allhangejuht, autotööstuse 1. taseme juhtmestiku tarnija
☆☆☆☆☆
"Väljadega ovaalsed tihendid võimaldasid meil juhtida laiu lamedaid lintkaableid läbi meie serveri šassii ilma servi kortsumata. Suurepärane kvaliteet ja välguta."
-- Riistvara projekteerimisinsener, ettevõtte IT riistvara
Tehnilised KKK – Ovaalse läbiviigu mõõtmine
❓ Kuidas õigesti mõõta oma paneeli ovaalset auku?
Erinevalt ringist peate mõõtmaPeatelg(ava pikim pikkus),Väike telg(ava lühim laius) jaPaneeli paksus. Esitage need kolm numbrit ja me saame need oma vormikoguga sobitada.
❓ Kas ovaalsed läbiviigud taluvad kõrget survet või vee all olekut?
Ovaalsed tihendid tagavad suurepärase pritsme- ja tolmukindluse. Kuid tänu oma piklikule geomeetriale ei jaota nad survet nii ühtlaselt kui täiuslik ring. Sügavasse vette kastmiseks või kõrgsurvetihendamiseks on soovitatav kasutada täiendavaid hermeetikuid või mehaanilisi tihendeid.
