Kummist traadist kaitseümbris – kumerad pingutussaapad ja kaablimuhvid

Tugeva-vibratsiooniga masinate, elektripaneelide ja autode rakmete marsruutimise korral on lehtmetallist tõkkeid läbivad juhtmestiku pistikupesad väga tundlikud lokaalse mehaanilise pinge suhtes. Pidev külgtõmme, painutuspinge ja hõõrumine vastu paneeli porte võivad standardkaableid halvendada, põhjustades lühiseid või seadmete seisakuid. AKummist traati kaitseümbris(nimetatakse ka kui akaabli tõmbetugivõitraadi kaitsevarrukas saapa) on spetsiaalselt loodud juhtmete sissepääsude varjestamiseks, tugeva painde vältimiseks, mehaaniliste löökide neelamiseks ja elektrijuhtide isoleerimiseks välise kulumise eest.

Meie kohandatud kaitsevarrukatel on väga spetsiifiline "sihvaka trompeti" geomeetria. Valatud esmaklassilise matt{1}}viimistlusega EPDM, silikoon või NBRISO ja TÜV sertifikaadiga rajatis, sisaldab see konstruktsioon laienevat suurt -avatavat äärikupõhist alust turvaliseks klõpsatusega-paigaldamiseks või ankurdamiseks, kergelt kumerat silindrilist korpust, mis on mõeldud kaablite marsruutide suunamiseks, ja kitsast traadi-väljapääsu ülaosast koos kõrgendatud tihendusservaga. Projekteeritud kooskõlas protokollidegakooskõlas IATF 16949 standarditegaja kontrollitud all aRange AQL 0,25/0,40 kvaliteediprotokoll, tagavad need varrukad täiusliku istuvuse ja äärmise rebenemiskindluse kõigis tööstuskeskkondades.

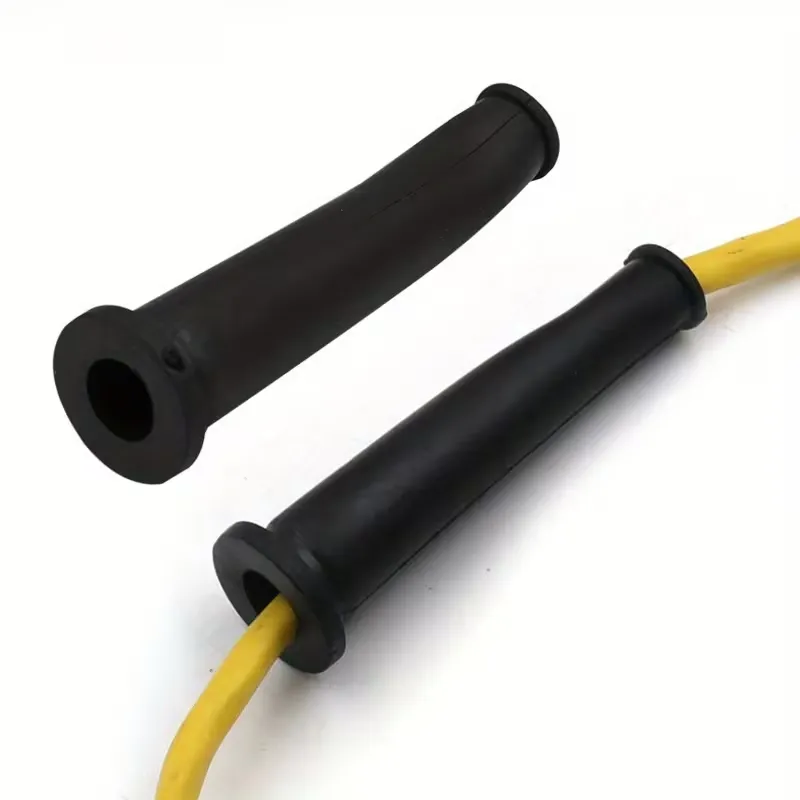

Rubber Wire Protection Sleeve Flanged Cable Protection Boot

✵ ˚ : · ✬ Inseneri ja struktuuri põhiomadused ✬ · : ˚ ✶

Miks süsteemiinsenerid ja seadmete disainerid määravad meie spetsiaalsed kumera varrukaga saapad:

📐 Sihvakas trompeti pingevabastus

Kergelt kumer põhikorpus (5–6 korda pikem selle läbimõõdust) toimib painduva juhikuna, jaotades kaabli paindepinge õrnalt laiemale raadiusele, et vältida juhtmestiku väsimust.

🧪 Premium matt{0}}viimistlusega elastomeerid

Valatud suure{0}}pikenemisega, mittepeegeldavast mattkummist-. Suurepärane EPDM-osoonistabiilsus sõidukite tulemüüride jaoks ja suurepärane VMQ silikoonsoojusvõimsus suure-soojuse läheduse tagamiseks.

🔒 Turvaline äärikuga ankurdamine

Laiendatav alumine äärik kinnitab pakiruumi tihedalt šassii sissepääsude külge, samas kui kitsas ülemine krae ümbritseb tihedalt väljuvaid juhtmeid, et blokeerida tolmu, niiskust ja teepritsmeid.

Kummistraadi kaitsehülsi standardsuuruste tabel

Allpool on loetelu sageli määratud kumerate kaitsehülsi mõõtmetest. Pakume täielikku kohandatud liitmist ja kohandatud suurust, et need sobiksid täpselt teie CAD-juhtmetega:

Osa number	Suure ava ID (A)	Väike ava ID (B)	Varruka pikkus (C)	Paindenurk (D)	Seina paksus (E)
BS-WPS-012	12,0 mm	4,0 mm	60,0 mm	15 kraadi	1,5 mm
BS-WPS-015	15,0 mm	5,0 mm	75,0 mm	15 kraadi	1,8 mm
BS-WPS-018	18,0 mm	6,0 mm	90,0 mm	30 kraadi	1,8 mm
BS-WPS-022	22,0 mm	8,0 mm	110,0 mm	30 kraadi	2,0 mm
BS-WPS-026	26,0 mm	10,0 mm	130,0 mm	45 kraadi	2,0 mm
BS-WPS-032	32,0 mm	12,0 mm	160,0 mm	45 kraadi	2,2 mm

Ranged AQL 0,25/0,40 kvaliteedistandardid

Kuna painduva kummisaapa mikro-rebendid või eraldusjoonte lõhenemised võivad pideva vibratsiooni korral põhjustada enneaegseid konstruktsioonitõrkeid, rakendameRange AQL 0,25/0,40 kvaliteediprotokollkõikidel tootmispartiidel. Standardiseeritud automaatsed CCD-kontrollid kontrollivad seina paksust ja eraldusjoonte sujuvust.

AQL Quality Inspection for Rubber Wire Protection Sleeves

Mitmekülgsed traadikaitsemuhvide kasutusstsenaariumid

Application Scenarios for Wire Protection Sleeves

★┊ Loodud mitmekesiste insenerikeskkondade jaoks

Meie kumerad kummitraadi kaitsehülsid on laialdaselt kasutusel paljudes tööstus- ja autosüsteemides, tagades kaabli maksimaalse eluea ja keskkonnaisolatsiooni:

◌ Süüteküünal ja süütejuhtmed:Kumer ja peenike trompetikuju juhib süütejuhtmed kuumadest kollektoritest eemale, taludes tugevat -kapotialuse kuumust ja ploki vibratsiooni.
◌ Korpuse ja kapi väljalaskeavad:Pakub paindlikku tõmbevabastust kohtades, kus jämedad toitejuhtmed väljuvad rasketest tööstusmasinatest, vältides teravate -servade hõõrdumist.
◌ Elektrilised käeshoitavad tööriistad:Toimib raske{0}}juhtme käepideme ümbrisena käepideme põhjas, kaitstes toitejuhtmeid korduva keerdumise, tõmbamise ja järsu painutamise eest.
◌ Autouksed ja tulemüüri marsruutimine:Kanalid ühendavad uksi, tagaluuke ja struktuurseid tulemüüre läbivaid võrke, hoides salongiruumid täielikult tolmu- ja suitsukindlana{0}}.

Hulgipakendamine ja ülemaailmne logistika

Kumerate hülsiprofiilide füüsilise muljumis- või paindedeformatsiooni vältimiseks ülemaailmse transpordi ajal tarnitakse meie tooteid kahekordse -seinaga gofreeritud puitkiudplaadist karpidena, millel on PE-koti sisemine varjestus.

rubber wire protection sleeves packaging

Kategooria	Pakendi üksikasjad
Sisemine varjestus	Suletud paksud PE kotid täpse kaaluga, et säilitada kummi puhtus ja vältida pinna oksüdeerumist.
Välispakend	Kahekordse-seinaga lainepapist puitkiudplaadist põhikarbid, mis on kindlalt mähitud niiskust-tõkestavasse kilesse.
Kaubaalustele paigutamine	Kahveltõstuki ohutuse tagamiseks kaubaalustele paigutatud ja rihmadega kinnitatud, kasutades tugevat{0}}plastist pingutusrihma.
Kohandamise valikud:Kohandatud rullide pikkused, vöötkoodiga sildilehed ja valmis{0}}väljastama-plastist sahtlite valik montaažitööjaamadele.

🚚 Ülemaailmsed kaubandus- ja kaubaveomeetodid

meetod	Üksikasjad
Ekspresskaubavedu	DHL, FedEx, UPS (3–5 tööpäeva prototüüpide ja proovinäidiste jaoks)
Hulgitransport	LCL või FCL mereveod, lennukaubad (konveieri tihedate graafikute jaoks)
Kaubandustingimused	FOB Xiameni sadam, EXW, CIF, DDP (tollimaksuga tasutud kohaletoimetamine teie tehasekorrusele)

Vastavus ja kvaliteedijuhtimine

Parima tihendi OEM-i tehase avaldus:1. Oleme ISO ja TUV sertifikaadiga tehas.2. Oleme spetsialiseerunud kummitööstusele üle 20 aasta.3. Kõik meie tooted võivad olla RoHS-, REACH-, UL-, Prop 65-, FDA-, 3A-ühilduvad.4. IATF 16949 standarditele vastav kvaliteet.5. Ranged AQL 0,25/0,40 mõõtmete täpsuse standardid.

Kummistraadi kaitsehülsi KKK

❓ Miks eelistatakse traadi väljapääsu kaitsesaabastes EPDM-i standardsetele PVC-plastidele?

Erinevalt jäigast PVC-plastikust, mis külmal temperatuuril või UV-kiirgusega kokkupuutel jäigastub ja praguneb, säilitab kombineeritud EPDM oma suure paindlikkuse ja rebenemiskindluse{0}}suures temperatuurivahemikus (-40 kuni 120 kraadi). Selle elastomeerne mälu võimaldab sellel venida üle kaablite ja pistikute, naases samal ajal oma tiheda algse tihendi kuju, säilitades suurepärase tolmu- ja niiskusisolatsiooni.

❓ Kas saate kohandada eelnevalt-lõigatud (lõigatud) kumerat hülsi, et paigaldada see eelmonteeritud juhtmeühendustele-?

Jah. Keskkondades, kus juhtmeklemmid, süüteküünla klambrid või mahukad adapterid on juba kaablikimbu külge pressitud, on nende läbilaskmine tugeva pakiruumi kitsast otsast võimatu. Kohandame varrukad ülitäpsete-posti-vormimispiludega. Operaatorid saavad pilu lahti keerata, pakiruumi rakmete ümber mässida ja ankurdada, ilma et oleks vaja konnektorit lahti võtta.
