O-Teflonkattega rõngas: toote ülevaade
Teflonkattega O-rõngad ühendavad kummi elastsuse PTFE (polütetrafluoroetüleen) suurepärase keemilise vastupidavusega, pakkudes erakordset tihendusjõudlust nõudlikes tööstuslikes rakendustes. Nendel täiustatud tihenduslahendustel on kummist südamik, mis on kapseldatud õhukese ja vastupidava teflonkihiga, mis tagab suurepärase vastupidavuse agressiivsetele kemikaalidele, äärmuslikele temperatuuridele ja mehaanilisele kulumisele.
Mis on teflonkattega O{0}}rõngad?
Määratlus ja ehitus:
Teflonkattega O-rõngad on täppis-konstrueeritud tihenduskomponendid, millel on kahekihiline-konstruktsioon. Sisemine südamik koosneb elastomeersest materjalist (tavaliselt NBR, EPDM või FKM), mis tagab vajalikud kokkusurumis- ja taastumisomadused. Seejärel kapseldatakse see südamik täielikult õhukese ühtlase PTFE kihiga, luues õmblusteta kaitsebarjääri.
Kuidas PTFE kate töötab:
Teflonkate kantakse peale spetsiaalse protsessi abil, mis tagab täieliku katte ja optimaalse nakkumise kummisüdamikuga. See katte paksus jääb tavaliselt vahemikku 0,05–0,2 mm, pakkudes järgmist:
- Keemilise tõkke kaitse:PTFE kiht takistab agressiivsete kemikaalide kokkupuudet kummisüdamikuga
- Madala hõõrdumisega pind:Vähendab kulumist paigaldamise ja kasutamise ajal
- Temperatuuri stabiilsus:Säilitab tihenduse terviklikkuse äärmuslikes temperatuurivahemikes
- Mittekleepuvad{0}}omadused:Hoiab ära kandja nakkumise ja lihtsustab hooldust
Teflonkattega O-{0}}rõngaste peamised eelised
Suurepärane keemiline vastupidavus:
PTFE-kate tagab erakordse vastupidavuse peaaegu kõikidele tööstuskemikaalidele, sealhulgas:
- Tugevad happed (väävelhape, lämmastikhape, vesinikkloriidhape)
- Söövitavad leelised ja alused
- Orgaanilised lahustid (ketoonid, estrid, aromaatsed ained)
- Oksüdeerivad ained ja valgendid
- Kütused ja naftatooted
- Erikemikaalid ja vahesaadused
Laiendatud temperatuuri jõudlus:
Erinevalt tavalistest kummist O-rõngastest säilitavad teflonkattega variandid tiheduse terviklikkuse palju laiemas temperatuurispektris alates krüogeensetest tingimustest kuni kõrge{1}}kuumuseni.
Vähendatud hõõrdumine ja kulumine:
PTFE-le omane madal hõõrdetegur vähendab oluliselt:
- Paigaldusjõu nõuded
- Pinna kulumine dünaamiliste rakenduste ajal
- Kinni{0}}libisemine edasi-tagasi liikumisel
- Hooldussagedus ja -kulud
Saastumise vältimine:
Mitte-poorne, mitte-märguv PTFE-pind takistab:
- Meediumi neeldumine tihendi materjali
- Bakterite kasv ja biokile moodustumine
- Toote saastumine tundlikes rakendustes
- Värvi ülekandmine või värvimine
Kulu{0}}tõhus toimivus:
Teflonkattega O-rõngad pakuvad esmaklassilisi jõudlusnäitajaid, kuid pakuvad järgmist:
- Pikem kasutusiga kui tavalistel kummitihenditel
- Vähendatud hooldusvälbad ja seisakud
- Madalam kogu omamiskulu
- Ühilduvus olemasolevate standardsete O-rõngasoontega
Tehnilised andmed
Materjali valikud ja omadused:
Tuuma elastomeeri materjalid:
| Materjal | Temperatuurivahemik | Põhiomadused | Tüüpilised rakendused |
|---|---|---|---|
| NBR (nitriil) | -40 kraadi kuni +108 kraadi | Suurepärane õlikindlus, head mehaanilised omadused | Nafta, hüdrosüsteemid |
| EPDM | -55 kraadi kuni +155 kraadi | Suurepärane auru-/veekindlus, ilmastikukindel | Veetöötlus, toiduainete töötlemine |
| FKM (Viton) | -25 kraadi kuni +204 kraadi | Suurepärane kuumus- ja kemikaalikindlus | Keemiline töötlemine, autotööstus |
| VMQ (silikoon) | -60 kraadi kuni +200 kraadi | Äärmuslik temperatuuri paindlikkus, bioühilduv | Meditsiiniline, toiduga kokkupuutumine |
| HNBR | -40 kraadi kuni +150 kraadi | Suurenenud kuumakindlus vs NBR, suurepärane tugevus | Nafta ja gaas, autotööstus |
| FFKM (perfluoro) | -25 kraadi kuni +250 kraadi | Ülim keemiline vastupidavus, kõrge temperatuur | Pooljuht, farmaatsia |
PTFE katte omadused:
- Katte paksus:0,05–0,2 mm (kohandatav)
- Pinna viimistlus:Ra 0,4–0,8 μm
- Keemiline vastupidavus:Universaalne (pH 0–14)
- Hõõrdetegur:0,05–0,15 (dünaamiline)
- Läbilaskvus:Enamiku gaaside ja vedelike jaoks{0}}nullilähedane
- FDA vastavus:Saadaval FDA{0}}klassi materjalidega
- USP VI klass:Saadaval soovi korral
Toimivuse spetsifikatsioonid:
| Parameeter | Spetsifikatsioon |
|---|---|
| Tihendi tüüp | Staatiline ja piiratud dünaamika |
| Surve reiting | Kuni 100 baari (sõltub rakendusest) |
| Kiirusepiirang | Kuni 0,5 m/s (dünaamilised rakendused) |
| Kompressioonikomplekt | <25% at 70°C for 22 hours (ASTM D395) |
| Tõmbetugevus | 10-25 MPa (sõltub südamiku materjalist) |
| Break'i pikenemine | 200-600% (sõltub südamiku materjalist) |
| Tihendi suund | Kahesuunaline |
| Tootmisstandardid | AS 568A, DIN 3771, BS 1806/4518, JIS B2401, ISO 3601 |
5. Rakendused ja tööstusharud
Keemiatööstus
Teflonkattega O{0}}rõngad on suurepärased keemilise töötlemise keskkondades, kus kokkupuude agressiivse keskkonnaga on pidev:
- Töötlemisanumad:Ääriku tihendid, kanalite kaaned, reaktorianuma sulgurid
- Pumbad ja ventiilid:Võlli tihendid, klapisääretihendid, pumba korpuse tihendid
- Torustikusüsteemid:Äärikühendused, ühendustihendid,{0}}kiirlahtiühendused
- Säilitusmahutid:Paagi luugi tihendid, vaateklaasi tihendid, tasememõõturi tihendid
Farmaatsia ja biotehnoloogia
Farmaatsiatööstuses vastavad need tihendid rangetele puhtusnõuetele:
- Steriilne töötlemine:Autoklaavi uste tihendid, steriilsed ülekandesüsteemid
- Bioreaktorid:Laeva pordi tihendid, proovivõtukohtade tihendid
- Täitmisseadmed:Pumbatihendid, klapitihendid, konteinerite sulgurid
- Puhtad kommunaalteenused:Puhastatud veesüsteemid, puhta aurusüsteemid
Toidu ja jookide töötlemine
FDA{0}}ühilduvad teflonkattega O-rõngad tagavad toote ohutuse ja kvaliteedi:
- Töötlemisseadmed:Segamisanumad, soojusvahetid, homogenisaatorid
- CIP/SIP süsteemid:Puhastage-paigal-ja steriliseerige-paigal-ühendused
- Pakkimisliinid:Täitmismasinad, korkimisseadmed, konveierid
- Joogi väljastamine:Vaadiühendused, joogitorud, gaseerimissüsteemid
Pooljuhtide tootmine
Üli-kõrged puhtusnõuded pooljuhtide valmistamisel on nõutav teflonkate:
- Kemikaalide kohaletoimetamise süsteemid:Happe/aluse jaotus, lahustiliinid
- Vaakumseadmed:Kambri tihendid, pumba ühendused
- Gaasi jaotus:Kõrge puhtusastmega-gaasitorud, rõhuregulaatorid
- Märjad pingid:Keemilised vannitihendid, loputusjaamade tihendid
Nafta- ja gaasitööstus
Naftarakenduste karmid tingimused nõuavad tugevaid tihenduslahendusi:
- Puuraugu varustus:Pakerid, klapid, toruühendused
- Kaevupea süsteemid:Jõulupuu tihendid, reguleerventiili tihendid
- Rafineerimisprotsessid:Kolonni tihendid, reaktori tihendid, soojusvaheti tihendid
- Torujuhtmesüsteemid:Seakaare/vastuvõtja tihendid, klapitihendid
Täiendavad rakendused
- Autod: kütusesüsteemid, pidurisüsteemid, heitgaaside kontroll
- Lennundus: hüdraulikasüsteemid, kütusesüsteemid, keskkonnakontrollid
- Veetöötlus: Klooriteenus, osoonisüsteemid, kemikaalide doseerimine
- Laboratoorsed seadmed: analüütilised instrumendid, klaasnõude ühendused
- Meditsiiniseadmed: vedeliku käitlemine, ravimite kohaletoimetamise süsteemid
Materjali valiku juhend
Core Elastomer valimine
| Keemiline tüüp | Soovitatav põhimaterjal |
|---|---|
| Mineraalõlid, kütused | NBR, HNBR |
| Kuum vesi, aur | EPDM |
| Tugevad happed/alused | FKM, FFKM |
| Orgaanilised kemikaalid | FKM, FFKM |
| Aromaatsed süsivesinikud | FKM, HNBR |
| Alkoholid, ketoonid | NBR, EPDM |
Temperatuurinõuete jaoks
- Alla -40 kraadi:EPDM, VMQ
- -40 kraadi kuni +100 kraadi:NBR, EPDM
- +100 kraadist +150 kraadini:FKM, HNBR, EPDM
- +150 kraadist +200 kraadini:FKM, VMQ
- Üle +200 kraadi:FFKM
Regulatiivnõuete täitmiseks
- FDA toidukontakt:EPDM, VMQ, FKM (FDA klassid)
- USP VI klass:VMQ, EPDM (meditsiinilised klassid)
- Joogivesi (NSF-61):EPDM
- 3A meierei:EPDM, VMQ
Kõvaduse valik
| Kõvadus (Shore A) | Rakenduse omadused |
|---|---|
| 50-60 | Maksimaalne tihendus, madal rõhk, karedad pinnad |
| 70 | Standardrakendused, hea omaduste tasakaal |
| 80-90 | Kõrge rõhk, siledad pinnad, ekstrusioonikindlus |
Disaini kaalutlused
Groove kujunduse nõuded
Staatilised tihendi sooned
- Kokkusurumine:15-25% näotihendite jaoks, 10-18% tuvisaba soonte puhul
- Soone laius:1,02-1,08 × O-rõnga ristlõike läbimõõt
- Soone sügavus:Arvestab kokkusurumisprotsenti ja soojuspaisumist
- Pinna viimistlus:Ra 0,4-1,6 μm optimaalseks tihendamiseks
Dünaamilised tihendisooned
- Kokkusurumine:8-12% edasi-tagasi liikumisel, 3-8% pöörlemisel
- Kliirensi vahe:Minimeerige, et vältida väljapressimist (tavaliselt<0.3mm)
- Juht{0}}Camferis:15-25 kraadi raadiusega katte kaitsmiseks
- Soone pikkus:Lubage soojuspaisumine ilma üle{0}}surumiseta
Ühilduvuskaalutlused
- Südamiku materjali sobivus temperatuuri/paisumise korral
- Väikeste molekulide potentsiaalne läbitungimine kattekihi kaudu
- Määrdeaine ühilduvus nii PTFE kui ka südamikuga
- Puhastusaine mõjutab tihendi jõudlust
Kvaliteedi tagamine
Tootmiskvaliteedi kontroll
- Sissetuleva materjali kontroll:Toorelastomeeri sertifitseerimine ja testimine; PTFE pulbri puhtuse kontroll (ainult esmane PTFE); värvainete ja lisandite heakskiit
- -Protsessi juhtelemendid:Katte paksuse mõõtmine (100% kontroll olemas); katte ühtluse visuaalne kontroll; mõõtmete kontrollimine vastavalt AS 568 või kohandatud spetsifikatsioonidele; pinnaviimistluse mõõtmine
- Lõplik testimine:Visuaalne kontroll 100%; mõõtmete kontrollimine; kõvaduse testimine ASTM D2240 järgi; tihenduskomplekt ASTM D395 järgi; tõmbekatse ASTM D412 järgi; Keemilise vastupidavuse sukelduskatsed
-

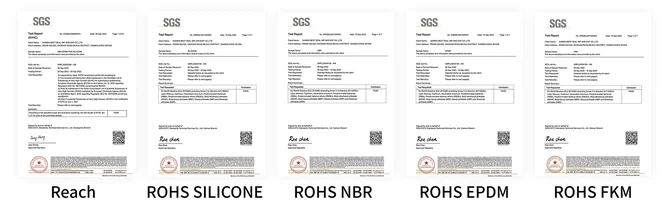

Sertifikaadid ja vastavus
- ISO 9001:2015 - kvaliteedijuhtimissüsteem
- FDA 21 CFR 177.2600 - Toiduga kokkupuutumisel järgimine
- USP klass VI - Biosobivus meditsiiniliste rakenduste jaoks
- NSF/ANSI 51 - Toiduvarustuse materjalid
- NSF/ANSI 61 - Joogiveesüsteemi komponendid
- WRAS - Ühendkuningriigi joogivee luba
- RoHS - Ohtlike ainete piiramine
- REACH - Euroopa kemikaalieeskirjade järgimine
Tellimisinfo
Saadaval standardsuurused
- NBR südamik naturaalse PTFE kattega
- EPDM südamik loodusliku PTFE kattega
- 70 Shore A kõvadus
- Standardne katte paksus (0,1 mm)
Kohandatud tootmisvõimalused
- Suuruste vahemik:ID 1mm kuni 3000mm+
- Läbilõige-:Standardsed (AS568) või kohandatud profiilid
- Põhimaterjalid:Igasugune pealekandmiseks sobiv elastomeer
- Katte värv:Saadaval kõik RAL või Pantone värvid
- Katte paksus:0,05 mm kuni 0,3 mm
- Kõvadus:20-90 kallas A
- Eriomadused:Ventilatsioon, sisemine tugevdus, erikujud
Minimaalsed tellimiskogused
- Standardsuurused (laoartiklid):1 tükk
- Kohandatud suurused (ilma tööriistadeta):1 tükki
- Uue tööriista arendus:1 tk minimaalselt
Juhtimisajad
| Tellimuse tüüp | Tavaline tarneaeg |
|---|---|
| Laokaubad | Tarne 3 tööpäeva jooksul |
| Kohandatud suurus (olemasolevad tööriistad) | 7-15 päeva pärast tellimuse kinnitamist |
| Uue tööriista väljatöötamine | Tööriist: 10-20 päeva; Tootmine: 15-25 päeva |
| Prototüübi näidised | 5-10 päeva |
| Kiirustage tellimusi | Saadaval nõudmisel (võib rakenduda lisatasu) |
Pakendamine, saatmine
Pakendamine ja saatmine
- Sisepakend:
- Väikese arvuga polüekott:Sobib väikeste koguste või proovipakkide jaoks
- Massikoti pakkimine:Kuluefektiivne-suur{1}}mahuline pakkimisvõimalus
- Toru/rulli pakend:Organiseeritud pakend pikkade või õrnade kummiprofiilide jaoks (valikuline)
- Täispuhutavad/gaas{0}}täidetud:Pakend: pehmendavad õhuga täidetud{0}}kotid, et kaitsta tooteid transportimise ajal (valikuline)
- Vaakumpakendamine:Pikaajaliseks-hoiuks või niiskustundlikeks-rakendusteks (valikuline)
- Partii identifitseerimine:Silt suuruse, materjali, koguse, partii numbriga
- Välispakend:Pehmendusmaterjaliga lainepapp
- Dokumentatsioon:Pakendinimekiri, materjali sertifitseerimine, katsearuanded
Ekspordi dokumentatsioon
- Kommertsarve
- Pakkimisnimekiri
- Materjali ohutuskaardid (MSDS/SDS)
- Vastavussertifikaadid
- Päritolusertifikaat (vajadusel)
- Katsearuanded ja sertifikaadid
