Standardne As568 Usa O-rõnga suurustabel

1. Toote ülevaade

Autoinseneride ühingu (SAE) kehtestatud AS568 O-rõngaste standard määratleb Ameerika Ühendriikides kasutatavate O-rõngaste kõige laialdasemalt tunnustatud suurussüsteemi. Täpsete mõõtmete, ühilduvuse ja vahetatavuse tagamiseks loodud AS568 O{5}}rõngaid kasutatakse kosmosetööstuses, autotööstuses, tööstusmasinate, hüdraulika, pneumaatika, veesüsteemide ja muus valdkonnas. See juhend annab täieliku tehnilise ülevaate AS568 suurusrühmadest, kriipsunumbritest, tolerantsidest, materjalivalikutest ja tööstuslikest rakendustest.

2. Põhifunktsioonid

2.1 Standardiseeritud kriipsnumbrite süsteem

AS568 suurustabel kasutab iga mõõtme tuvastamiseks kolme-kohalist "kriipsunumbrit" (nt -012, -214, -325). Iga kriipsu number vastab fikseeritud siseläbimõõdule (ID) ja ristlõikele (CS), tagades täieliku ühilduvuse kõigi tootjate vahel üle maailma.

2.2 Viis standardsuuruses seeriat

AS568 jagab O-rõngaste suurused ristlõike paksuse alusel viide seeriasse:

• 000 seeria: 1,78 mm (0,070 tolli)
• 100-seeria: 2,62 mm (0,103 tolli)
• 200 seeria: 3,53 mm (0,139 tolli)
• 300 seeria: 5,33 mm (0,210 tolli)
• 400 seeria: 6,99 mm (0,275 tolli)
•

2.3 Täpsustolerantsid

Kõik AS568 O-rõngad järgivad tihenduskindluse tagamiseks rangeid mõõtmete tolerantse. Ristlõike tolerantsid on olenevalt seeriast vahemikus ±0,08 mm kuni ±0,15 mm, siseläbimõõdu tolerantsid aga vahemikus ±0,10 kuni ±0,25 mm.

2.4 Täielik standard- ja kohandatud suuruste valik

Kõik AS568 standardsed O-rõngaste suurused on saadaval otse laost. Spetsiaalsete rakenduste jaoks toetatakse ka kohandatud mõõdiku suurusi, PTFE-kattega versioone ja OEM-kujundusi.

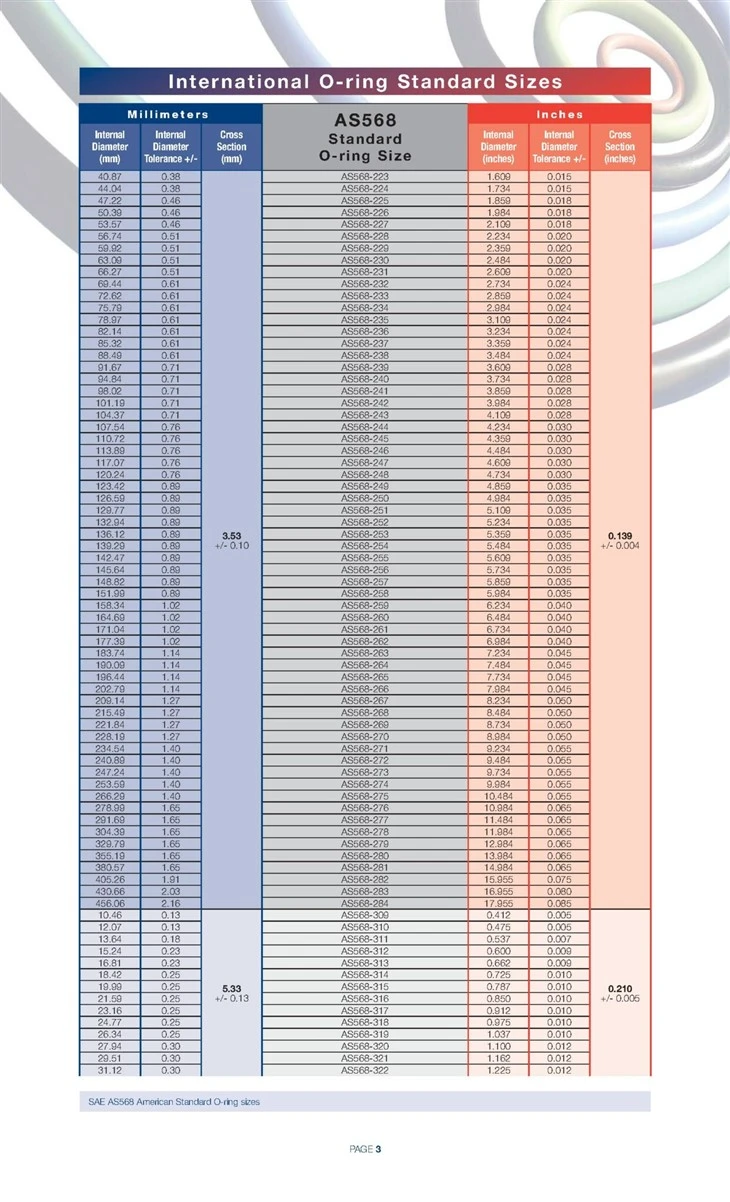

3. AS568 suuruse seeria ja kriipsunumbrid

000-seeria – 1,78 mm (0,070 tolli) ristlõige

• -001 → ID 0,74 mm
• -002 → ID 0,97 mm
• -003 → ID 1,27 mm

100-seeria – 2,62 mm (0,103 tolli) ristlõige

• -110 → ID 13,95 mm
• -112 → ID 15,54 mm
• -116 → ID 20,29 mm

200. seeria – 3,53 mm (0,139 tolli) ristlõige

• -214 → ID 20,29 mm
• -222 → ID 28,27 mm
• -232 → ID 44,14 mm

300. seeria – 5,33 mm (0,210 tolli) ristlõige

• -325 → ID 36,20 mm
• -332 → ID 53,62 mm

400. seeria – 6,99 mm (0,275 tolli) ristlõige

• -425 → ID 50,47 mm
• -436 → ID 69,50 mm

4. Materjalivalikud

NBR (nitriilkummi)

Suurepärane õlikindlus ja seda kasutatakse laialdaselt auto-, hüdraulika- ja üldiseks tööstuslikuks tihendamiseks.

EPDM

Suurepärane vastupidavus veele, aurule, ilmastikule ja kemikaalidele. Sobib joogiveele-ja välissüsteemidele.

Silikoon (VMQ)

Kuuma-kindel, toiduga-ühilduv ja madalatel temperatuuridel paindlik.

FKM (Viton®)

Suurepärane kõrge{0}}temperatuuri- ja kemikaalikindlus rasketes tööstuskeskkondades.

5. Rakendused

Hüdraulika- ja pneumaatilised süsteemid

Silindrid, pumbad, kompressorid, ventiilid, ajamid.

Autod ja transport

Kütusesüsteemid,{0}}konditsioneeri kompressorid, mootorid, pihustid.

Veetöötlus ja torutööd

Filtrikorpused, segistid, pistikud, survesüsteemid.

Lennundus- ja tööstusmasinad

Mõõteriistad, liitmikud, juhtventiilid, suure{0}}jõudlusega tihendus.

6. Pakendamine ja saatmine

Sisepakend

• Väikese koti pakend – eraldatud kriipsu numbri ja materjaliga
• Large Bag Packaging – hulgitarne tööstusklientidele
• Vaakumpakendamine – ideaalne{0}}pikaajaliseks ladustamiseks
• Kohandatud märgistus – näidatud materjal, suurus, partii ja sertifikaat

Väline pakend

Vastupidavad karbid põrutusi{0}}neelavate materjalidega, et tagada turvaline kohaletoimetamine.

7. Miks valida AS568 standardsete O-rõngaste jaoks meid?

• Täielik materjali- ja kvaliteedisertifikaat

ISO 9001, CE, UL, FDA, NSF, WRAS, RoHS, REACH, SGS ühilduv.

• Suur laovaru – kohaletoimetamine samal päeval

Kõik AS568 kriipsunumbrid laos, saadaval on üle 10 000 vormi.

• Täiustatud tootmisvõime

36 tootmisliini, 120+ täiustatud masinat ja täpne vormimisjuhtimine.

• OEM/ODM tugi

Kohandatud materjalid, värvid, pakendid, kaubamärgid ja erisuuruste väljatöötamine-.
