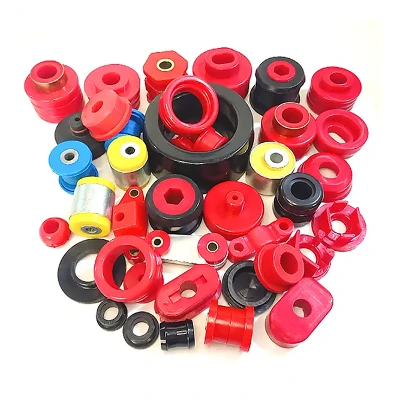

Kohandatud splinditud kummipuks – täppisvormitud sisegeomeetria
Täiustatud mehaanilistes koostudes ei piisa pöördemomendi ülekandmiseks ega pöörleva libisemise vältimiseks tavalisest silindrilisest lihtsast ümmarguse avaga puksist. Asplindiga kummipukson kõrgelt spetsialiseerunud, paksude{0}}seinaga elastomeerne isolaator, mis on konstrueeritud keeruka siseprofiiliga-, nagu tähekujuline-, splitseeritud või kitsenev auk. Kui libistatakse üle sobiva ristlõikega metallvõlli, haakub sisemised kummihambad ideaalselt metallhammasrattaga. See konstruktsioon võimaldab puksil edastada pöörlemismomenti, toimides samal ajal massiivse amortisaatorina, summutades väändevibratsiooni, taludes võlli kergeid kõrvalekaldeid ja välistades metalli{5}}-- karmi kolina. See on ülim vibratsioonivastane-lahendus roolisammastele, paindlikele ajamiühendustele ja rasketele-pöördliigenditele.
Best Sealis oleme juhtiv B2B OEM-tootja, kes on spetsialiseerunudkummipukside äärmuslik kohandamine. Töötavad meieISO ja TÜV sertifikaadiga rajatis, oleme suurepärased seal, kus teised tehased ebaõnnestuvad: keeruliste sisegeomeetriate täppisvormimine. Täiusliku splinditud või tähekujulise-sisemise augu loomiseks on vaja vormi südamiku tihvtide veatut CNC-töötlust ja kummi kokkutõmbumiskiiruse ranget kontrolli vulkaniseerimise ajal. Valmistame kohandatud-koos vastupidavaid elastomeere, nagu suure-pöördemomendiga polüuretaan (PU), õli-kindel NBR ja suure-väsimusega looduslik kautšuk (NR), tagamaks, et sisemised kihid ei laguneks ega nihkuks suure koormuse korral. Olenemata sellest, kas vajate 6-punktilist täheauku, spiraalset splaini või järsult kitsenevat koonusekujulist ava, koostame täpse profiili, mis sobib ideaalselt teie metallist riistvaraga. Kõik kohandatud puksid on meie all valideeritudRange AQL 0,25/0,40 kvaliteediprotokoll, täielikultKvaliteet, mis vastab IATF 16949 standarditele. Esimesed-artiklite prototüübid koos kohandatud siseprofiilidega tarnitakse kiiresti12-15 päeva.
OEM-i kohandamine: sisemise puuri projekteerimine
Puksi siseläbimõõt (ID) määrab selle mehaanilise funktsiooni. Pakume sisemise ava piiramatut kohandamist, et lahendada teie konkreetsed montaažiprobleemid:
⚙️ Splainitud/tähekujulised{0}}augud
Mõeldud koosnema splinditud veovõllidega. Sisemised kummihambad hoiavad võlli kindlalt kinni, takistades vaba-pöörlemist, võimaldades samal ajal paksu-seinaga väliskorpusel neelata tugevaid väändelööke mootori käivitamise või käiguvahetuse ajal.
📐 Kitsenevad / koonilised avad
Kitsenev sisemine auk sobib ideaalselt pressimiseks{0}}sobivate rakenduste jaoks. Kui puks surutakse üle sobiva koonilise metalltihvti, surub kumm järk-järgult kokku, luues ise-tsentreeriva ülitiheda kiiltihendi, mis kõrvaldab igasuguse mehaanilise nihke.
⏹️ Ruudu-, kuuskant- ja võtmeava profiilid
Saame puksisse vormida täpsed ruudukujulised augud, kuusnurksed augud või üksikud{0}}võtmeava pilud. Neid kasutatakse rangelt -pöörlemist takistavatel eesmärkidel, tagades, et puks jääb kinnituspoldi suhtes kindlas asendis lukustatuks.
Elastomeeride ehitus suure pöördemomendiga{0}}rakenduste jaoks
Kui sisemised splinsid edastavad pöördemomenti, mõjuvad kummihambad tohututele nihkejõududele. Õige, kõrge vastupidavusega{1}}elastomeeri valimine on kriitiline, et vältida splainide eemaldamist:
| Materjali valik | Dünaamiline jõudlusprofiil | Parim rakenduskeskkond |
|---|---|---|
| Polüuretaan (PU) | Maksimaalne nihketugevus.Silmapaistev kulumis- ja rebenemiskindlus. Valatud PU-d saab teha ülikõvaks (kuni 95 Shore A või Shore D skaalal), tagades, et sisemised kihid ei purune kunagi suure pöördemomendi korral. | Raskemasinate haakeseadised, motospordi roolisamba puksid, suure{0}}koormusega tööstusrobootika. |
| Looduslik kautšuk (NR) | Maksimaalne väsimuse eluiga.Madalam hüsterees kui PU, mis tähendab, et see paindub miljoneid kordi ilma sisemist soojust tekitamata. Puhta pöördemomendi korral kuluvad oisid lõpuks kiiremini kui PU, kuid üldine vibratsiooniisolatsioon on parem. | Autode šassii komponendid, vibroekraani kinnitused, üldised vedrustuse rakendused. |
| NBR (nitriilkummi) | Õli- ja määrdekaitse.Mõõdukas rebenemistugevus koos suurepärase vastupidavusega nafta{0}}põhiste määrdeainete suhtes. | Sisemised käigukasti kihid, hüdropumba ühendused, igasugune pideva õlipritsmega keskkond. |
| EPDM | Ilmastiku- ja UV-kindlus.Suurepärane välistingimustes kasutamiseks, kuid väiksem rebenemistugevus võrreldes NR või PU-ga. Ei soovitata suure-pöördemomendi korral. | Staatilised väliskinnitusplokid, HVAC-i koonilised vibratsiooniisolaatorid, mitte{0}}õlikeskkonnad. |
Täppissüdamiku{0}}pinkide töötlemine ja IATF 16949
Täiusliku splinditud või tähekujulise{0}}sisemise ava saladus peitub vormi terassüdamiku tihvtis. Kasutame 5-teljelist CNC-töötlust ja elektrilahendusega töötlemist (EDM), et luua veatuid terassüdamikutihvte, mis peegeldavad ideaalselt teie vajalikku siseprofiili. Arvutame hoolikalt valitud elastomeersegu spetsiifilise kokkutõmbumiskiiruse, tagades, et kuuma kummi jahtumisel kahaneb splinditud auk täpselt, mikroni tasemel, mis on vajalik teie metallvõlli tihedaks haardumiseks. Kõik kohandatud vormitud puksid on meie all valideeritudRange AQL 0,25/0,40 kvaliteediprotokoll, täielikultKvaliteet, mis vastab IATF 16949 standarditeleautoohutuse jaoks.
Tööstuslikud ja autotööstuse rakendused
★┊ Jõuülekanne, roolisüsteemid ja kohandatud masinad
Meie kõrgelt kohandatud siseprofiilid lahendavad keerukad mehaanilise integreerimise väljakutsed:
- ◌ Roolisamba sidurid:PU-puksid ühendavad rooliratta võlli roolilatiga, edastades täpset pöörlemissisendit, absorbeerides samal ajal aukudest tulenevat karmi tagasisidet.
- ◌ Paindlikud ajami haakeseadised:Tähekujulised kummist sisetükid, mis on paigutatud kahe metalllõua vahele, et edastada võimsust tööstuslikes pumpades ja kompressorites, toimides kuluvate osadena, et säästa kalleid metallkomponente.
- ◌ Torsioonvarda kinnitused:Paksu{0}}seinaga puksid kuuskant- või rihveldatud siseprofiilidega, mida kasutatakse väändvarraste vedrustussüsteemide kinnitamiseks-raskeveokites ja soomukites.
- ◌ Vibratsioonisööturid:Kohandatud kitsenevad{0}}augupuksid, mida kasutatakse timmitavate vedrude-kinnitustena, et isoleerida kõrge sagedusega-vibratsioonid tööstuslikes sorteerimismasinates.
Teie kohandatud profiili pöördprojekteerimine
Paljud meie OEM-kliendid nõuavad asenduspukse vanadele masinatele, kus originaalseid CAD-faile enam ei eksisteeri. Pakume sujuvat pöördinseneri-teenust.
| OEM-teenus | Kuidas me seda teostame |
|---|---|
| Füüsiline proovi replikatsioon | Saatke meile kulunud-kummist puks või tegelik lõhestatud metallvõll. Kasutame täpse splaini geomeetria (samm, sügavus, nurk) kaardistamiseks kõrge eraldusvõimega-3D-optilisi skannereid ja kujundame ideaalselt sobiva kummivormi. |
| Kõvaduse häälestamine (duromeeter) | Kui teie praegused rihvelpuksid rebenevad liiga kiiresti, võime kopeerida täpse kuju, kuid vormida selle palju sitkemasse materjali (nt 90 Shore A polüuretaan), et eluiga plahvatuslikult pikendada. |
| Kummist-metallist-ahvlid | Pöördemomendi ülima ülekandmise tagamiseks saame vormida kummi sisemiselt soonega metallhülsi peale (luues ühendatud vaikse ploki). Metallist spline haakub suurepäraselt võlliga, samas kui kummist välimine korpus neelab lööke. |
Vastavus ja kvaliteedijuhtimine
Parima tihendi OEM-i tehase avaldus:1. Oleme ISO ja TUV sertifikaadiga tehas.2. Oleme spetsialiseerunud kummitööstusele üle 20 aasta.3. Kõik meie tooted võivad olla RoHS-, REACH-, UL-ühilduvad.4. Kvaliteet, mis vastab IATF 16949 autotööstuse standarditele.5. Ranged AQL 0,25/0,40 mõõtmete täpsuse standardid.
Splined kummipuks KKK
❓ Kas sisemised kummist naastud eralduvad või rebenevad suure pöördemomendi korral?
Kui need on valmistatud standardse pehme kummiga (nt 50 Shore A EPDM), siis tõenäoliselt nihkuvad need suure pöörlemiskoormuse korral maha. Seetõttu soovitame splinditud rakenduste jaoks kasutada kõrge -duromeetriga polüuretaani (80–95 Shore A) või spetsiaalselt tugevdatud looduslikku kummi. PU-l on tohutu rebenemistugevus ja see toimib peaaegu nagu jäik plastik, tagades, et kihid jäävad puutumatuks, tagades samal ajal kriitilise vibratsiooni summutamise.
❓ Miks on rihvelaugu jaoks tööriistad kallimad kui ümmarguse augu puhul?
Tavalise ümmarguse augu jaoks mõeldud vormi puhul kasutatakse vormiõõnsuse keskel lihtsat siledast terastihvti. Sisemise splaini loomiseks peame CNC--töötlema ja juhtima-EDM keeruka, hammasrattakujulise-terasest südamikuga tihvti. Veelgi enam, kõvastunud kummist osa eemaldamine splittist nõuab hoolikat vormi vabastamist, et vältida värskete kummihammaste rebenemist vormimise ajal.
❓ Kas saate toota kitseneva välisläbimõõduga (OD) ja rihveldatud siseläbimõõduga (ID) puksi?
Absoluutselt. See on levinud nõue{1}}pressimiseks sobivate ajamijaoturite puhul. Sama eritellimusel valmistatud tööriistaga saame vormida mis tahes välise geomeetria kombinatsiooni (koonuskujuline, ääristatud, soonega) mis tahes sisegeomeetriaga (splaast, tähekujuline, kuuskant).
